本技術涉及接膜裝置，具體涉及一種分切機接膜裝置。

背景技術：

1、目前國內已有大量薄膜生產線，保護吹膜、雙向拉伸、單項拉伸、流延、壓延等多種加工工藝，薄膜的產量已經達到國際領先地位。這些薄膜生產線不但設備精良、控制技術先進、生產成本較低，而且生產速度越來越快、膜幅也越來越寬，已經可以達到6米以上。為此要生產出優質的薄膜成品，必須匹配大型高速高性能的分切機，才能對這些寬幅薄膜進行分切，并最終得到用戶滿意的產品。分切是包裝薄膜生產線的最后一道工序,也是很關鍵的一道工序。分切的效率和工藝對薄膜的質量有決定性作用，現有常見的分切設備牽引薄膜的方式是通過個導輥的端側的鏈條牽引，如果每次更換母卷需要重新牽引，非常影響分切效率；如果重復牽引用膠帶固定，沒有固定平臺一方面接膜處不平整另一方面接膜效率較低，因此，針對上述問題提出一種分切機接膜裝置。

技術實現思路

1、本實用新型的目的在于提供一種分切機接膜裝置，解決上述背景中提出的問題。

2、為解決上述技術問題，本實用新型具體提供下述技術方案：一種分切機接膜裝置，包括輸送箱、定位板與l型桿，所述輸送箱設于支撐座上，且兩者之間通過機膜，所述輸送箱上中部斜向設有定位板，所述定位板正面上端中部插入銷柱，所述銷柱外端套設有上活動桿與下活動桿，所述上活動桿與下活動桿另一端均設有工字圓柱體，且兩個工字圓柱體上鉤有彈簧，所述銷柱穿出定位板背面端轉動設有l(wèi)型撥動桿，且l型撥動桿桿端設有第二擋柱，所述上活動桿外端設有l(wèi)型桿，所述l型桿另一端與弧形桿固定連接兩個壓墊。

3、優選的，所述輸送箱上方中部固定連接定位板，所述定位板正面上方兩角處固定連接第一擋柱，所述定位板上方中部穿出固定連接銷柱，且銷柱低于兩個第一擋柱，所述銷柱正面穿出端內向外依次轉動連接上活動桿與下活動桿，且上活動桿與下活動桿緊密貼合。

4、優選的，所述定位板下方兩角處正面固定連接兩個擋板，且擋板下方固定連接輸送箱上，所述下活動桿下端側面與擋板緊密貼合，所述上活動桿上端側面與第一擋柱緊密貼合。

5、優選的，所述上活動桿與下活動桿另一端正面均固定連接工字圓柱體，所述工字圓柱體中部掛鉤設有彈簧兩端，且彈簧下端與下活動桿正面緊密貼合。

6、優選的，所述上活動桿外端固定連接l型桿，所述l型桿下端固定連接弧形桿上方中部，所述弧形桿下端固定連接兩個壓墊，且壓墊壓于機膜上，同時兩個壓墊之間下方支撐座內設有切刀。

7、優選的，所述銷柱穿出定位板背面端轉動連接l型撥動桿角處，所述l型撥動桿兩端正面固定連接第二擋柱，且第二擋柱撥動時里側面與l型桿桿側緊密貼合。

8、本實用新型與現有技術相比較具有如下有益效果：

9、本實用新型通過在輸送箱上設有定位板，且定位板上穿入銷柱，同時銷柱正面轉動連接上活動桿與下活動桿，定位板上設有的第一擋柱與擋板，在銷柱穿出定位板背面設有的l型撥動桿對上活動桿進行撥動，使得上活動桿與下活動桿基于銷柱處來回撥動，且上活動桿外端設有l(wèi)型桿、弧形桿與壓墊，使得壓墊可以定時的壓于機膜上，在壓墊之間下方支撐座上內的切刀對機膜進行切斷，切斷后的機膜不需要牽引的情況依舊保持平整，且在壓墊的作用下不會收縮到輸送箱內后方，增加了切割效率和接膜效率

技術特征：

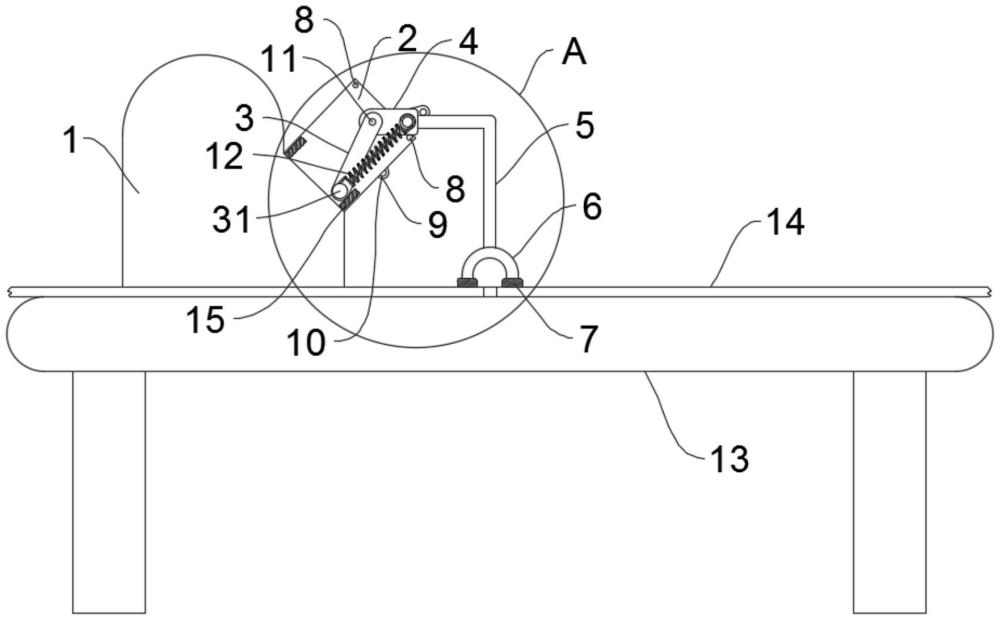

1.一種分切機接膜裝置，包括輸送箱(1)、定位板(2)與l型桿(5)，其特征在于：所述輸送箱(1)設于支撐座(13)上，且兩者之間通過機膜(14)，所述輸送箱(1)上中部斜向設有定位板(2)，所述定位板(2)正面上端中部插入銷柱(11)，所述銷柱(11)外端套設有上活動桿(4)與下活動桿(3)，所述上活動桿(4)與下活動桿(3)另一端均設有工字圓柱體(31)，且兩個工字圓柱體(31)上鉤有彈簧(12)，所述銷柱(11)穿出定位板(2)背面端轉動設有l(wèi)型撥動桿(9)，且l型撥動桿(9)桿端設有第二擋柱(10)，所述上活動桿(4)外端設有l(wèi)型桿(5)，所述l型桿(5)另一端與弧形桿(6)固定連接兩個壓墊(7)。

2.根據權利要求1所述的一種分切機接膜裝置，其特征在于：所述輸送箱(1)上方中部固定連接定位板(2)，所述定位板(2)正面上方兩角處固定連接第一擋柱(8)，所述定位板(2)上方中部穿出固定連接銷柱(11)，且銷柱(11)低于兩個第一擋柱(8)，所述銷柱(11)正面穿出端內向外依次轉動連接上活動桿(4)與下活動桿(3)，且上活動桿(4)與下活動桿(3)緊密貼合。

3.根據權利要求2所述的一種分切機接膜裝置，其特征在于：所述定位板(2)下方兩角處正面固定連接兩個擋板(15)，且擋板(15)下方固定連接輸送箱(1)上，所述下活動桿(3)下端側面與擋板(15)緊密貼合，所述上活動桿(4)上端側面與第一擋柱(8)緊密貼合。

4.根據權利要求3所述的一種分切機接膜裝置，其特征在于：所述上活動桿(4)與下活動桿(3)另一端正面均固定連接工字圓柱體(31)，所述工字圓柱體(31)中部掛鉤設有彈簧(12)兩端，且彈簧(12)下端與下活動桿(3)正面緊密貼合。

5.根據權利要求4所述的一種分切機接膜裝置，其特征在于：所述上活動桿(4)外端固定連接l型桿(5)，所述l型桿(5)下端固定連接弧形桿(6)上方中部，所述弧形桿(6)下端固定連接兩個壓墊(7)，且壓墊(7)壓于機膜(14)上，同時兩個壓墊(7)之間下方支撐座(13)內設有切刀。

6.根據權利要求5所述的一種分切機接膜裝置，其特征在于：所述銷柱(11)穿出定位板(2)背面端轉動連接l型撥動桿(9)角處，所述l型撥動桿(9)兩端正面固定連接第二擋柱(10)，且第二擋柱(10)撥動時里側面與l型桿(5)桿側緊密貼合。

技術總結

本技術公開了一種分切機接膜裝置，包括輸送箱、定位板與L型桿，輸送箱設于支撐座上，且兩者之間通過機膜，輸送箱上中部斜向設有定位板，定位板正面上端中部插入銷柱，本技術通過在輸送箱上設有定位板，且定位板上穿入銷柱，同時銷柱轉動連接上活動桿與下活動桿，定位板上設有的第一擋柱與擋板，在銷柱穿出端設有的L型撥動桿對上活動桿進行撥動，使得上活動桿與下活動桿基于銷柱處來回撥動，且上活動桿外端設有L型桿、弧形桿與壓墊，使得壓墊可以定時的壓于機膜上，在壓墊之間下方支撐座上內的切刀對機膜進行切斷，切斷后的機膜不需要牽引的情況依舊保持平整，且在壓墊的作用下不會收縮到輸送箱內后方，增加了切割效率和接膜效率。

技術研發人員：江文平

受保護的技術使用者：江陰市昌瑞包裝材料有限公司

技術研發日：20230720

技術公布日：2024/2/25
