本實用新型是一種防靜電薄膜分切機，屬于機械設備技術領域。

背景技術：

薄膜分切機可將：聚酯薄膜、鍍鋁薄膜、BOPP LDPE、HDPE、LLDPE、PP等薄膜。也可將云母帶、PE分切成不同尺寸，廣泛運用于包裝及其他覆膜行業。

現有技術公開了申請?zhí)枮?01420716744.9的一種薄膜分切機，該實用新型公開了一種薄膜分切機，包括薄膜分切機本體，由切割刀片、橫梁、轉軸，動力裝置和支架組成，所述動力裝置和轉軸固定在支架上，所述切割刀片連接在橫梁上且刀背正對橫梁，所述薄膜分切機設有切割刀片一和切割刀片二，所述液壓缸與滑軌平行且液壓缸的活塞桿與其相對應的滑塊連接，該薄膜分切機，通過切割刀片與滑軌的滑動連接，燃油通過液壓缸的縱向推動，進行了滑塊式的切割，然后利用切割刀片的轉動，以面代點從而加強薄膜分割機刀片的使用壽命和使用效果，而設有的兩個切割刀片在同時使用時可以加強機器的工作效率。但該實用新型工作時容易產生靜電，影響設備的運行。

技術實現要素：

針對現有技術存在的不足，本實用新型目的是提供一種防靜電薄膜分切機，以解決薄膜分切機工作時容易產生靜電，影響設備的運行的問題。

為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種防靜電薄膜分切機，其結構包括：支架、放卷軸、磁粉制動器、導輥、橫梁、刀口、傳感器、觸控裝置、賦能電源、底座、變頻器、主拖動電機、收卷軸、伺服電機，所述支架與磁粉制動器固定連接，所述磁粉制動器與放卷軸固定連接，所述支架與賦能電源固定連接，所述賦能電源與傳感器固定連接，所述賦能電源上固定裝設有觸控裝置，所述支架與橫梁的固定連接，所述橫梁固定裝設有刀口，所述賦能電源與底座固定連接，所述底座固定裝設有變頻器，所述變頻器與主拖動電機固定連接，所述底座固定裝設有伺服電機，所述伺服電機與收卷軸固定連接，所述支架間固定裝設有導輥，所述導輥由固定件、定軸、滾軸組成，所述固定件與定軸固定連接，所述定軸與滾軸活動連接，所述滾軸由基材、涂層、防靜電涂層組成，所述基材固定設有涂層，所述涂層與防靜電涂層固定連接。

進一步地，所述放卷軸兩邊固定裝設有糾偏裝置。

本實用新型滾軸由基材、涂層、防靜電涂層組成，所述基材固定設有涂層，所述涂層與防靜電涂層固定連接，防止設備工作時產生靜電，保證設備的正常運行。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本實用新型的其它特征、目的和優點將會變得更明顯：

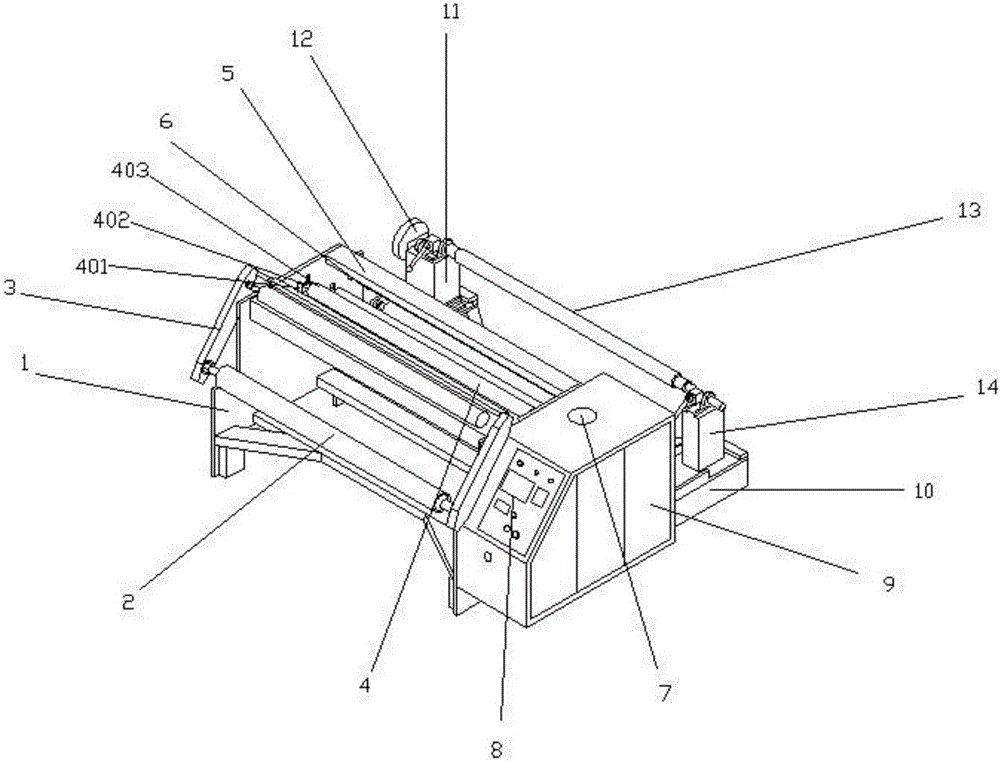

圖1為本實用新型一種靜電薄膜分切機的結構示意圖；

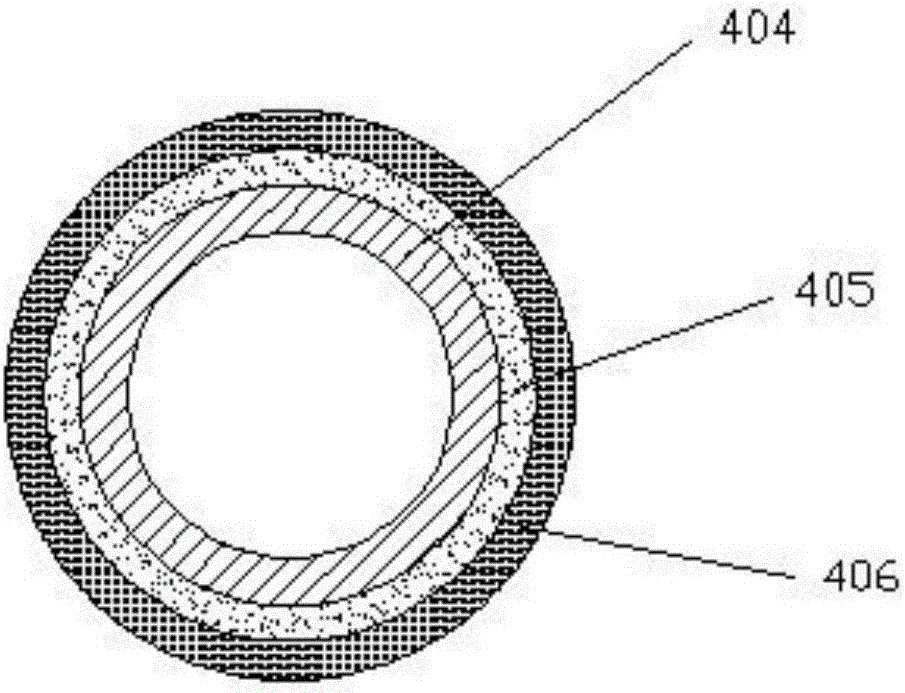

圖2為本實用新型滾軸的結構示意圖。

圖中：支架-1、放卷軸-2、磁粉制動器-3、導輥-4、橫梁-5、刀口-6、傳感器-7、觸控裝置-8、賦能電源-9、底座-10、變頻器-11、主拖動電機-12、收卷軸-13、伺服電機-14、固定件-401、定軸-402、滾軸-403、基材-404、涂層-405、防靜電涂層-406。

具體實施方式

為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

請參閱圖1、圖2，本實用新型提供一種技術方案：一種防靜電薄膜分切機，其結構包括：支架1、放卷軸2、磁粉制動器3、導輥4、橫梁5、刀口6、傳感器7、觸控裝置8、賦能電源9、底座10、變頻器11、主拖動電機12、收卷軸13、伺服電機14，所述支架1與磁粉制動器3固定連接，所述磁粉制動器3與放卷軸2固定連接，所述支架1與賦能電源9固定連接，所述賦能電源9與傳感器7固定連接，所述賦能電源9上固定裝設有觸控裝置8，所述支架1與橫梁5的固定連接，所述橫梁5固定裝設有刀口6，所述賦能電源9與底座10固定連接，所述底座10固定裝設有變頻器11，所述變頻器11與主拖動電機12固定連接，所述底座10固定裝設有伺服電機14，所述伺服電機14與收卷軸13固定連接，所述支架1間固定裝設有導輥4，所述導輥4由固定件401、定軸402、滾軸403組成，所述固定件401與定軸402固定連接，所述定軸402與滾軸403活動連接，所述滾軸403由基材404、涂層405、防靜電涂層406組成，所述基材404固定設有涂層405，所述涂層405與防靜電涂層406固定連接，所述放卷軸2兩邊固定裝設有糾偏裝置，本實用新型防止設備工作時產生靜電，保證設備的正常運行。

在進行使用時，從放卷機構放出的金屬化薄膜原料，經展平輥，張力檢測輥，賦能輥，糾偏系統，進入切割機構，原材料經分切后，由收卷機構分別收卷成符合標準的膜卷，設備的滾軸設有防靜電涂層，運行時不易產生靜電，保障設備的正常運行。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點,對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。

技術特征：

1.一種防靜電薄膜分切機，其特征在于：其結構包括：支架(1)、放卷軸(2)、磁粉制動器(3)、導輥(4)、橫梁(5)、刀口(6)、傳感器(7)、觸控裝置(8)、賦能電源(9)、底座(10)、變頻器(11)、主拖動電機(12)、收卷軸(13)、伺服電機(14)，所述支架(1)與磁粉制動器(3)固定連接，所述磁粉制動器(3)與放卷軸(2)固定連接，所述支架(1)與賦能電源(9)固定連接，所述賦能電源(9)與傳感器(7)固定連接，所述賦能電源(9)上固定裝設有觸控裝置(8)，所述支架(1)與橫梁(5)的固定連接，所述橫梁(5)固定裝設有刀口(6)，所述賦能電源(9)與底座(10)固定連接，所述底座(10)固定裝設有變頻器(11)，所述變頻器(11)與主拖動電機(12)固定連接，所述底座(10)固定裝設有伺服電機(14)，所述伺服電機(14)與收卷軸(13)固定連接，所述支架(1)間固定裝設有導輥(4)，所述導輥(4)由固定件(401)、定軸(402)、滾軸(403)組成，所述固定件(401)與定軸(402)固定連接，所述定軸(402)與滾軸(403)活動連接，所述滾軸(403)由基材(404)、涂層(405)、防靜電涂層(406)組成，所述基材(404)固定設有涂層(405)，所述涂層(405)與防靜電涂層(406)固定連接。

技術總結

本實用新型公開了一種防靜電薄膜分切機，其結構包括：支架、放卷軸、磁粉制動器、導輥、橫梁、刀口、傳感器、觸控裝置、賦能電源、底座、變頻器、主拖動電機、收卷軸、伺服電機，所述支架與磁粉制動器固定連接，所述磁粉制動器與放卷軸固定連接，所述支架與賦能電源固定連接，所述賦能電源與傳感器固定連接，所述賦能電源上固定裝設有觸控裝置，所述支架與橫梁的固定連接，所述橫梁固定裝設有刀口，所述賦能電源與底座固定連接，所述底座固定裝設有變頻器，所述變頻器與主拖動電機固定連接，所述底座固定裝設有伺服電機，所述伺服電機與收卷軸固定連接，所述支架間固定裝設有導輥，本實用新型防止設備工作時產生靜電，保證設備的正常運行。
